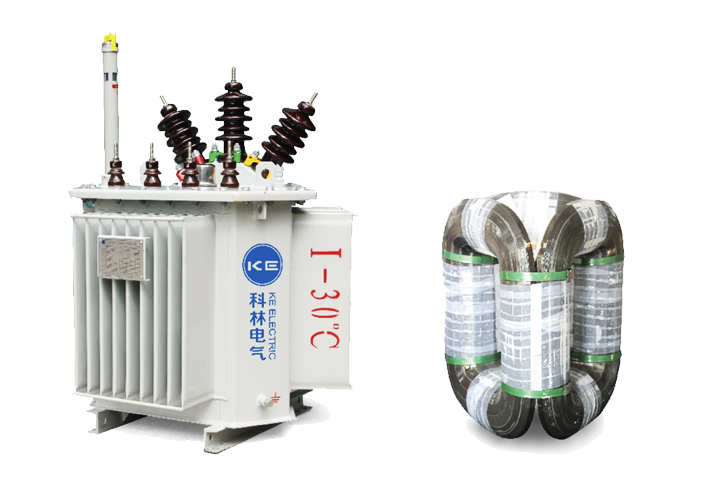

S13-M.RL立体卷铁芯油浸式变压器

S13-M.RL采用三相对称式的器身结构,三相之间磁路完全对称等长,且铁芯为连续无接缝卷制而成,变压器空载损耗低,空载电流小,噪声低,节电效果显著。提高了电压质量和可靠性,是绿色节能设备,为城乡电网技术改造工程中广泛使用的新产品。

产品特点

  • 高机械强度

    立体卷铁芯都采用正圆形的铁芯截面,抗短路能力比长圆截面好。并且垫块覆盖率高,紧固效果好,极大地提高了产品的抗短路能力。

  • 损耗低

    立体卷铁芯无接缝磁阻小、角部磁路与硅钢片导磁方向一致、卷绕紧密填充系数高、铁芯重量轻。与传统铁芯油浸式变压器相比,空载损耗Po可降低18%-28%。

  • 空载电流低

    选用7根左右硅钢带连续绕制完成,空载电流Io下降50%-60%。节能效果显著,运行经济。

  • 运行噪声低

    立体卷铁芯油浸式变压器的噪声水平比叠铁芯油浸式变压器低5-10分贝。

  • 抗短路能力强

    器身整体成立体三棱柱形状,四周及中央均设置拉螺杆,与上下铁轭绝缘及层压木块成一体,能有效抵御突发短路时的轴向、辐向机械应力。

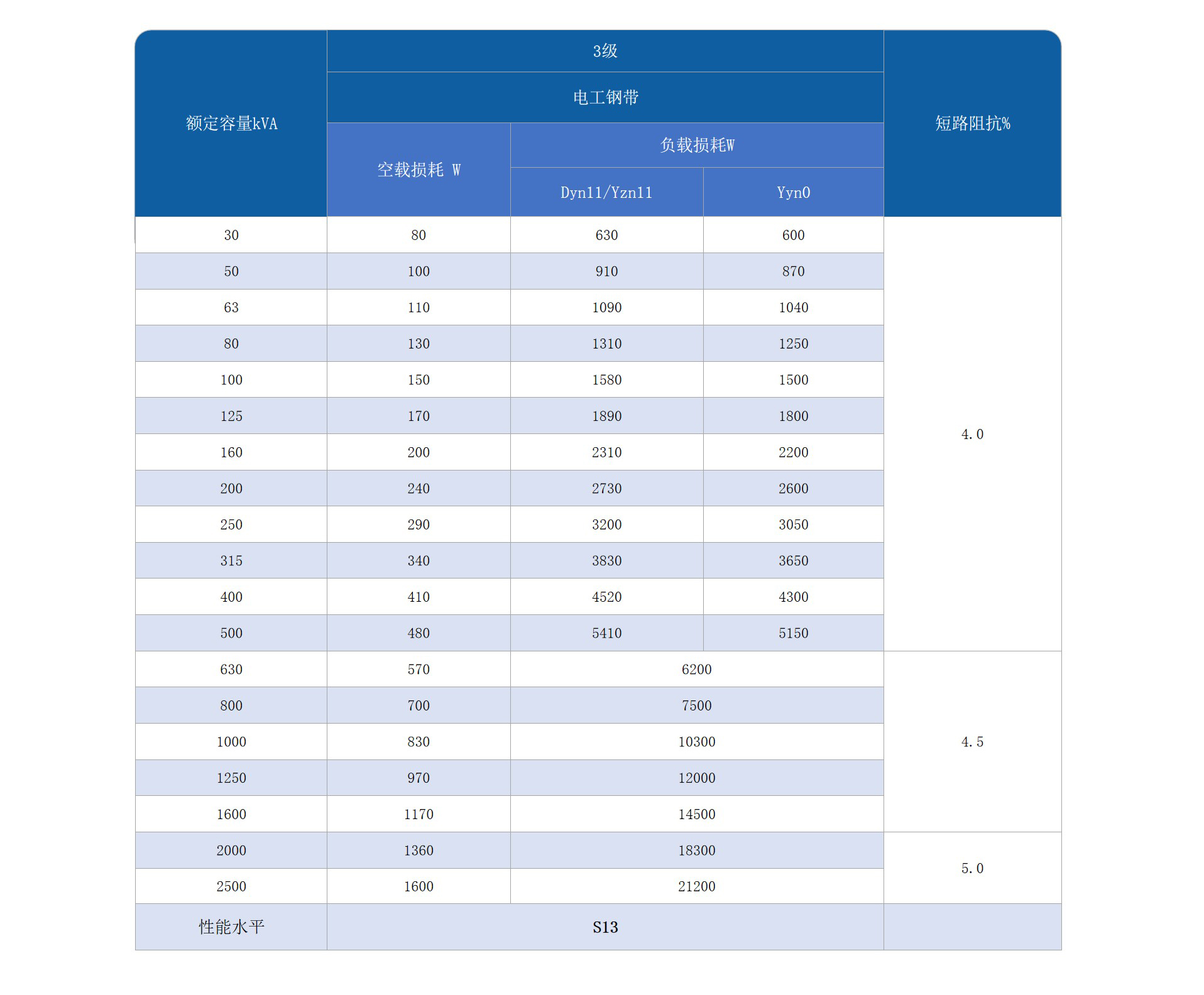

技术参数
